Funktionsweise

Durch Klicken auf die blauen Felder erscheint eine kurze Erklärung. Grobrechen Entfernt Grobstoffe, die größer als 20 mm sind. Sand- und Fettfang Sand , kleine Steine , Fett und Öl wird hier aus dem Abwasser entfernt. Sandwaschanlage Fäkal-und ähnliche Stoffe werden aus dem Sand ausgewaschen. Feinrechenanlage Grobstoffe und Hygieneartikel, die kleiner als 6 mm sind werden ausgesiebt. Regenbecken Fängt den ersten Schmutz-Spülstoß bei Regen auf. Vorklärbecken Fäkalien, Sinkstoffe und Schlamm setzen sich ab. Belebungsbecken (Nitrifikation) Her findet durch Bakterien der Organikabbau statt. Belebungsbecken (Denitrifikation) Hier wird auf biologischem Wege Stickstoff abgebaut. Phosphatfällung Durch Zugabe von Metallsalzen werden größere Schlammflocken gebildet, die Phosphate anlagern. Nachklärbecken Der in den vorigen Becken erzeugte biologische Schlamm wird hier abgesetzt und abgepumpt. Nachklärbecken Der in den vorigen Becken erzeugte biologische Schlamm wird hier abgesetzt und abgepumpt. Wasserkraftanlage Eine (Ab)Wasserturbine erzeugt aus dem gereinigten Abwasser am Ablauf der Kläranlage Strom. Schlammeindicker Der Schlamm aus dem Nachklärbecken wird hier statisch eingedickt, bevor er in den Faulturm gepumpt wird. Faultürme Der Schlamm wird beheizt (38°C). Es bilden sich Bakterien, die den Schlamm in Methangas umwandeln. Faultürme Der Schlamm wird beheizt (38°C). Es bilden sich Bakterien, die den Schlamm in Methangas umwandeln. Gasbehälter Zur Speicherung des Methangases aus dem Faulturm. Faulschlammentgasung Vakuumbehälter zur Verbesserung der Absetzeigenschaften des ausgefaulten Schlammes. Schlammsilo Hier setzt sich der Faulschlamm ab, Trübwasser kann in die Kläranlage abgezogen werden. Schlammentwässerung Das im Schlamm enthaltene Schlammwasser wird zur Reduktion der Schlammmenge abgepresst. Solare Klärschlammtrocknung Der Schlamm wird von 68 % Wassergehalt auf ca. 20 % Restwassergehalt getrocknet. Energetische Klärschlammverwertung Aus dem ehemaligen Entsorgungsstoff Klärschlamm wird Strom und Wärme gewonnen. Biofilter Reinigt die Abluft aus der Klärschlammtrocknung. Maschinelle Schlammtrocknung Der Klärschlamm wird unter Zuführung vorerwärmter Luft (90 C) automatisiert getrocknet. SBR-Reaktor Innovative Teilstrombehandlung von hoch stickstoffbelasteten Abwässern. Trübwasserspeicher Puffer für hoch stickstoffbelastete Abwässer Schlammlagerplatz zur Zwischenlagerung von vorentwässertem Klärschlamm Blockheizkraftwerke Gas- bzw.- Faulgasmotoren zur Kraftwärmekopplung. (erzeugen Strom + Wärme) Betriebsgebäude und Schaltwarte Zentrale Unterbringung der Pumpen und Elektrotechnischen Anlagen

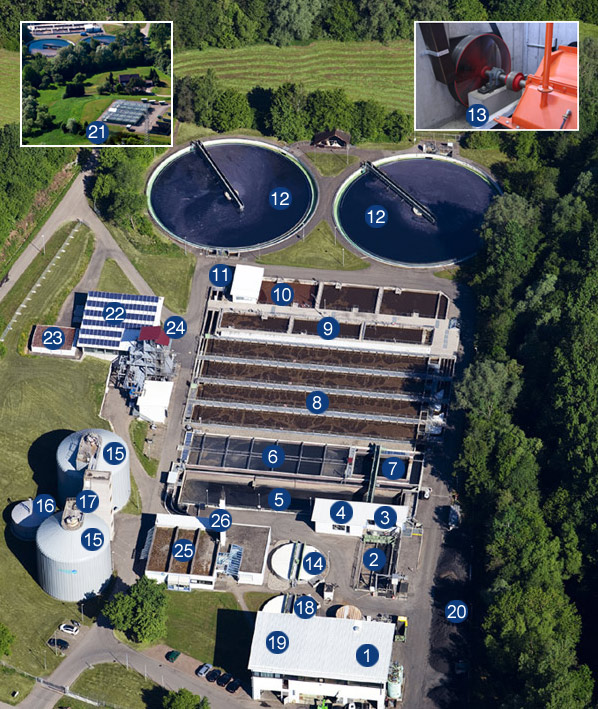

1 Grobrechen 2 Sand- und Fettfang 3 Sandwaschanlage 4 Feinrechen 5 Regenbecken 6 Vorklärbecken 7 Trübwasserspeicher 8 Belebungsbecken (Nitrifikation) 9 Belebungsbecken (Denitrifikation) 10. SBR-Reaktor 11 Phosphatfällung 12 Nachklärbecken 13 Wasserkraftanlage 14 Schlammeindicker 15 Faultürme 16 Gasbehälter 17 Faulschlammentgasung 18 Schlammsilo 19 Schlammentwässerung 20 Schlammlagerplatz 21 Solare Schlammtrocknung 22 Maschinelle Schlammtrocknung 23 Biofilter 24 Energetische Klärschlammverwertungsanlage 25 Betriebsgebäude und Schaltwarte 26 Blockheizkraftwerke Wollen Sie wissen, wie die Kläranlage und ihre Abläufe funktionieren? Hier können Sie das Funktionsschema herunterladen. Download (PDF)
